CONTATORE INTELLIGENTE TRIFASE ECOFLOW METER (EFA-ADL400-CT)

Smartmeter ADL 400 – Contatore di energia trifase per impianti fotovoltaici e di accumulo

L´ Contatore intelligente ADL 400 è contatore elettrico trifase multifunzionale per misurazioni precise di energia e potenza in installazioni private e commerciali. Informazioni su Interfaccia RS485 (Modbus RTU) L'ADL 400 può essere facilmente integrato in sistemi di accumulo di energia o fotovoltaici per un monitoraggio e un controllo precisi. È ideale come strumento di misura per i sistemi di accumulo domestici SAX Power, ma può essere utilizzato anche in un'ampia gamma di altre soluzioni di gestione energetica.

Vantaggi del prodotto

• Misura trifase di corrente, tensione, potenza attiva, potenza reattiva, potenza apparente, fattore di potenza, frequenza ed energia (kWh, kvarh)
• Installazione intuitiva su guida DIN
• Comodo display LCD con display a 12 cifre
• Collegamento diretto con elevata precisione (classe 0,5s per kWh)
• Comunicazione tramite RS485 (protocollo Modbus RTU, DL/T645)
• Statistiche disponibili per gli ultimi 48 mesi
• Rilevamento fino a 31 armoniche
• Adatto a tutti i tipi di rete comuni fino a 80 A di collegamento diretto

Dati tecnici

portata

Lo Smartmeter ADL 400 è la soluzione ideale per monitoraggio dinamico della potenza e del carico Nelle moderne applicazioni fotovoltaiche e di accumulo. È preferibilmente utilizzato in combinazione con i sistemi di accumulo domestico SAX Power, ma è ideale anche per numerose altre esigenze di gestione energetica.*.

Note: L'installazione deve essere eseguita solo da personale qualificato. L'ADL 400 non è adatto all'uso esterno.

Funzione

Misurazione di kWh: kWh, Kvarh (positivo e negativo); fase A, B, C kWh positivi

Misurazione dei parametri elettrici: U、I、P、Q、S、PF、Hz

Misurazione delle armoniche: 2~31a armonica

Display LCD: 12 cifre

Frequenza: 45-65Hz

Uscita impulsiva: kWh

Contatore di energia RS485

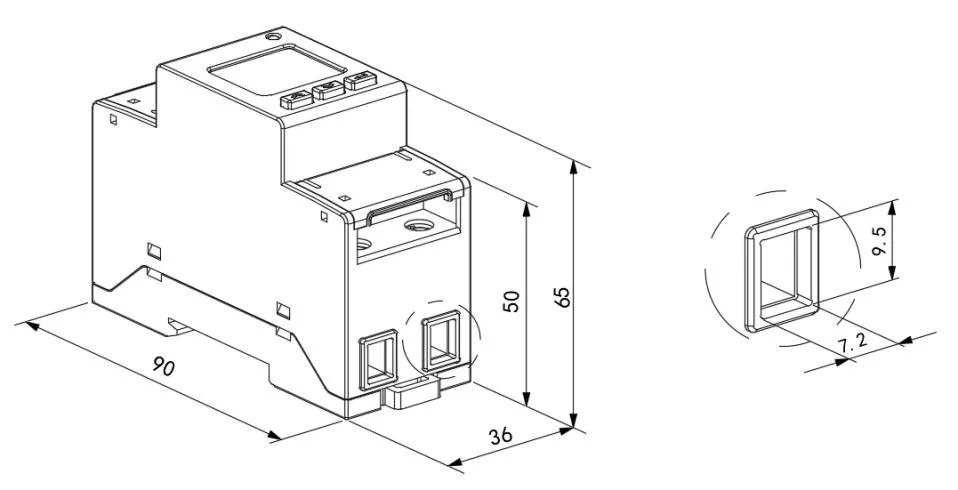

Dimensione (Unità: mm)

Connessione diretta

Connettiti tramite CT

Schermo LCD

Cablaggio

Installazione

Installazione del contatore di potenza trifase Acrel ADL400 Kwh

Nota: installazione su guida DIN da 35 mm.

Applicazione

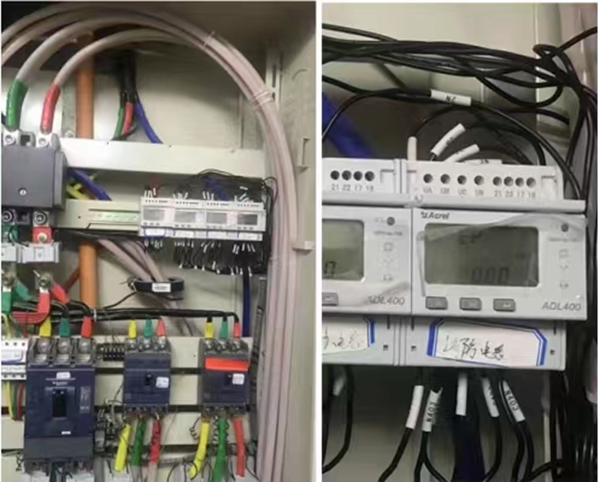

Foto sul sito

Parametri tecnici

Funzione

Misurazione di kWh	kWh (positivi e negativi)
	kvarh (positivo e negativo)
	Fase A, B, C kWh positivi
Misurazione dei parametri elettrici	U、I、P、Q、S、PF、Hz
Schermo LCD	12 cifre
Chiave	3 chiavi
Misura delle armoniche	2~31ST armonica
Uscita impulsiva	kWh
Comunicazione	RS485, MODBUS-RTU, infrarossi
Dati (facoltativo)	Massimo richiesto
	Dati congelati degli ultimi 48 mesi, ultimi 90 giorni
	Data, ora

Prestazioni elettriche

Voltaggio	Tensione nominale	3×100V、 3×380V、3×57,7/100V、 3×220/380V
	Consumo	<10VA (monofase)
	Impedenza	>2 MΩ
	Precisione	±0,2%
Attuale	Precisione	±0,2%
	Corrente massima	80A,6A
	Consumo	<1VA
Frequenza	allineare	45～65Hz
	precisione	±0,2%
Precisione energetica	Energia attiva	Classe 0.5s
	energia reattiva	Classe 2
Orologio	precisione	≤0,5 s/giorno
Impulso attivo	Larghezza	80±20 ms
	costante	1000imp/kWh, 10000imp/kWh
Comunicazione	Interfaccia	RS485
	Protocollo	MODBUS-RTU

Ambiente di lavoro

Temperatura	Lavorando	-25℃~55℃
	Conservazione	-40℃~70℃
Umidità	≤95% (senza condensa)
Altitudine	<2000 metri
